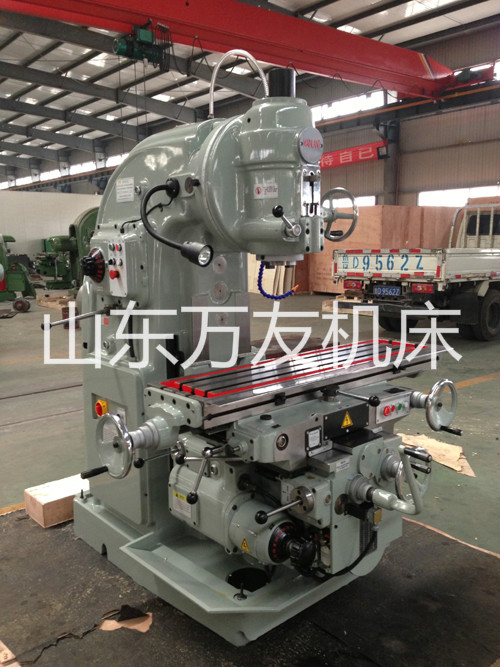

X5032立式銑床
產品概述:
X5032立式銑床是一種強力金屬切削機床,該機床剛性強,進給變速范圍廣,能承受重負荷切屑。
X5032立式升降臺銑床主軸錐孔可直接或通過附件安裝各種圓柱銑刀、圓片銑刀、成型銑刀、端面銑刀等,適于加工各種零件的平面、斜面、溝槽、孔等,是機械制造、 模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。
X5032立式銑床主要結構特點:
1、底座、機身、工作臺、中滑座、升降滑座、主軸箱等主要構件
均采用高強度材料鑄造而成,并經人工時效處理,保證機床長期使用的穩定性。
2、立銑頭可在垂直平面內順、逆回轉調整±45°,拓展機床的加工
范圍;主軸軸承為圓錐滾子軸承,承載能力強,且主軸采用能耗制動,制動轉矩大,停止迅速、可靠。
3、工作臺X/Y/Z向有手動進給、機動進給和機動快進三種,進給速
4、X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理,配
5、潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑,減小機
6、設計符合人體工程學原理,操作方便;操作面板均使用形象化符
主要技術參數 | Specifications | Units | X5032立式銑床 |
工作臺尺寸 | Table size | mm | 1320×320 |
工作臺T型槽個數/寬度/間距 | Number/Width/Distance of T-slot | mm | 3-18-70 |
工作臺最大承重 | Max. load of table | kg | 500 |
X向(工作臺縱向)手動/機動 | Longitudinal travel (manual/auto) | mm | 700/680 |
Y向(滑座橫向)手動/機動 | Transverse travel (manual/auto) | mm | 255/240 |
Z向(升降臺垂向)手動/機動 | Vertical travel (manual/auto) | mm | 350/330 |
切削進給速度 | Cutting feed speed | mm/min | X:23.5-1180,Y:15-786,Z:8-394 |
快速移動速度 | Rapid feed speed | mm/min | X:2300,Y:1533,Z:770 |
主軸轉速范圍 | Spindle speed range | rpm | 30-1500 |
主軸轉速級數 | Spindle speed step | 級(steps) | 18 |
主軸軸向移動距離 | Spindle travel | mm | 70 |
主軸最大回轉角度 | Max. swivel angle of spindle | ±45° | |
主軸端面至工作臺距離 | Distance between spindle nose and table surface | mm | 60/410 |
主軸電機功率 | Spindle motor power | kW | 7.5 |
外形尺寸 | Overall dimension | mm | 2294×1770×1960 |
整機重量 | Machine weight | kg | 2800 |
