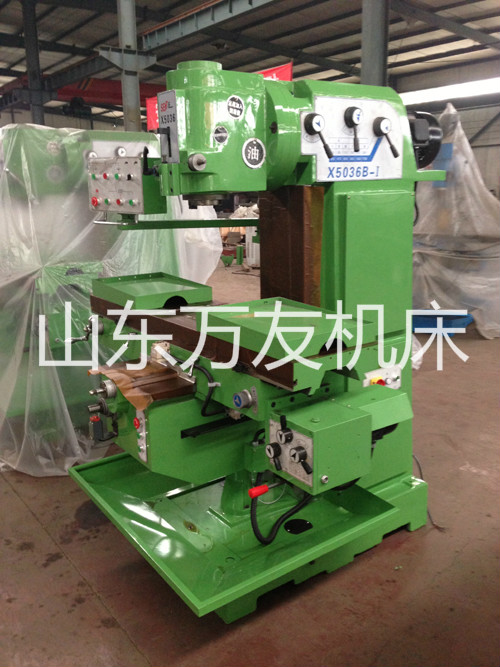

X5036立式銑床

                               主要結構特點
立式銑床的銑頭可在垂直平面內順、逆時針調整 ±45°。X5036
主軸采用能耗制動,制動轉矩大,停止迅速,可靠 。
●X、Y、兩個方向機動進給,Z向手動進給。
● X、Y、Z三方向?qū)к壐背纛l淬火、精密磨削 。
手動潤滑裝置可對絲杠及導軌進行強制潤滑 。
●X5036立式升降臺銑床的X、Y向為滾珠絲杠傳動
根據需要立式升降臺銑床X5036B可選擇配置回轉工作臺,回轉調整范圍最大為 ±45°還可配置銑床附件:如分度頭,當工作臺調整一定角度,并使用分度頭及掛輪時,可以加工齒輪、螺旋槽等。
立式升降臺銑床X5036主要技術參數術參數
主要技術參數
Units
X5036B-1立式銑床
X5036B-11立式銑床
主軸內孔錐度
mm
7;24 ISO 50
7;24 ISO 50
7;24 ISO 50
主軸端面至工作臺
mm
60-540
60-540
60-540
主軸孔至懸梁平面
mm
325
325
325
主軸轉速范圍
r/mm
60-1700
60-1700
60-1700
主軸轉速極數
12
12
12
工作臺尺寸
mm
1370*360
1500*360
1800*360
工作臺行程
mm
800*380
1000*380
1400*380
工作臺最大承重
kg
500
500
500
主軸電機功率
kW
5.5
5.5
5.5
機床外形尺寸
mm
1700*1680*1880
2000*2600*1880
2200*2600*1880
凈重
kg
2200
2400
2600
